Integrace samoobslužného terminálu do kiosku
Samoobslužné terminály (Unattended)
V této sekci naleznete kompletní dokumentaci k našim řešením pro bezobslužný prodej. Pro tyto účely nabízíme terminály výrobců Nexgo a Ingenico, které jsou navrženy pro snadnou integraci do kiosků, parkovacích automatů, výdejních boxů, samoobslužných pokladen a dalších automatizovaných systémů. Jedná se o zařízení kombinující vysokou mechanickou odolnost (vhodnou i pro náročné venkovní podmínky) s podporou moderních platebních metod.
Nexgo samoobslužné terminály
Technický popis instalace
Terminál UN20 je možné integrovat do kiosku a propojit pomocí několika rozhraní, která umožňují komunikaci s pokladním systémem a periferiemi.
Instalace SIM karty

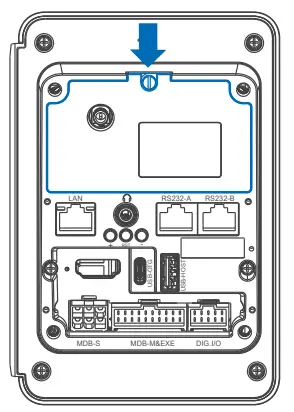

- Odšroubujte vyznačený šroub.
- Vyjměte 4G modul.

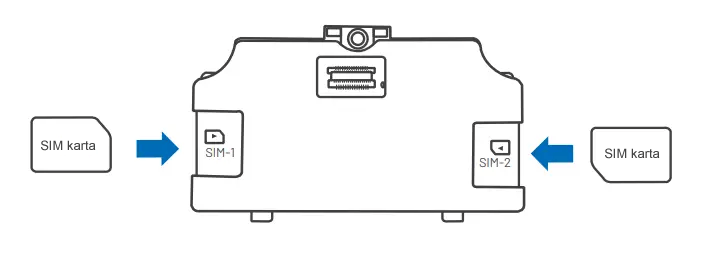

- Vložte SIM kartu do slotu.
- Vraťte 4G modul zpět na své místo a zašroubujte šroub zpět.

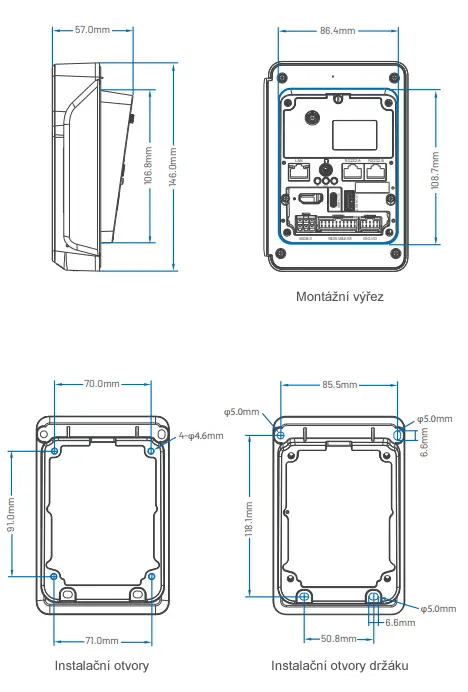

Instalace do kiosku
Doporučená instalační výška je v rozmezí 0,8–1,2 m.

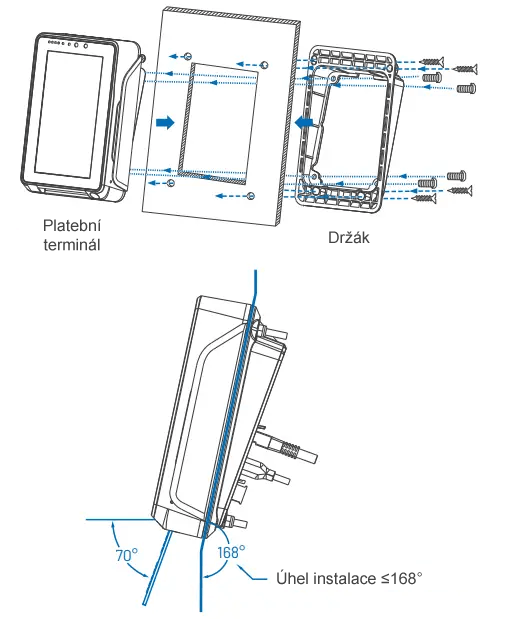

- Vyvrtejte otvory do stěny desky podle velikosti platebního terminálu.
- Oddělte terminál od držáku a nainstalujte jej do stěny desky.
- Na zadní straně stěny desky nasaďte držák a poté jej přišroubujte.
Instalace 4G antény

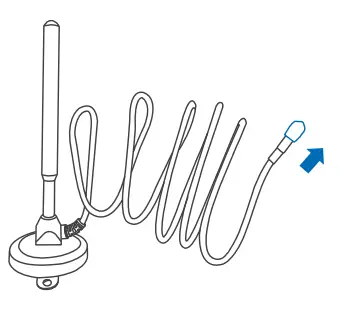

- Odstraňte kryt konektoru.

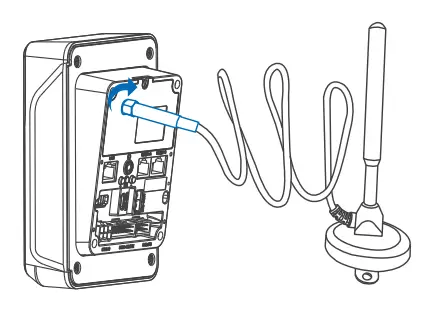

- Zapojte anténu do SMA portu.
Propojení pomocí ECR protokolu
Pro vlastní aplikaci běžící přímo na terminálu. Více informací najdete v sekci Android aplikace pro platební terminál.
Propojení pomocí GSA protokolu
Pro napojení na externí pokladní systém. Více informací najdete v sekci GSA API.
Důležité upozornění: Integrace přes GSA protokol je aktuálně dostupná pouze v režimu „SemiAttended“. Tento režim je určen pro zařízení pod dohledem obsluhy (např. automaty na kamenných pobočkách). Řešení není určeno pro plně bezobslužné (Unattended) kiosky bez fyzického dohledu.
Ingenico samoobslužné terminály
Technické parametry Ingenico SELF 2000
| Volitelné | ||
|---|---|---|
| Procesor / Operační systém | Nízkoenergetická platforma, Telium TETRA | - |
| Interní paměť | 512 MB Flash, 512 MB RAM | - |
| Externí úložiště | MicroSD karta do 32 GB | - |
| Bezkontaktní čtečka | EMV Contactless L1 v3.1, kompatibilní s ISO 14443 | - |
| Kontaktní čtečka karet | — Nepodporováno — | - |
| SAM sloty | 2 × SAM ID-000 | - |
| Displej | 3,26" barevný QVGA (240 × 320 px) | - |
| Dotyková obrazovka | Kapacitní, sklo 6 mm | - |
| Klávesnice | Virtuální klávesnice na displeji | - |
| Audio | Monotónní bzučák, WAV výstup přes externí reproduktor | - |
| Kamera | 2 MP pevné ohnisko (knihovna Honeywell) | Ano |
| USB rozhraní | 1 × USB Slave, 2 × USB Host | - |
| Sériová rozhraní | 2 × RS232 | - |
| Audio rozhraní | Konektor pro externí reproduktor | - |
| Rozhraní MDB | 1 × MDB Master, 1 × MDB Slave | - |
| Ethernet | 10/100 Base-T, 1 × RJ45 | - |
| Mobilní konektivita | 4G LTE | Ano |
| PCI certifikace | PCI PTS v6 | - |
| Zadávání PIN | PIN on Glass (PoG) certifikováno | - |
| Stupeň krytí | IP65 | - |
| Mechanická odolnost | IK09 | - |
| Napájení | 9–16 V DC | - |
| Rozšířený rozsah napájení | 10–45 V DC | Ano |
| Rozměry | 85 × 107 × 99,2 mm | - |
| Hmotnost | 340 g | - |
| Provozní teplota | -20 °C až +70 °C | - |
| Skladovací teplota | -20 °C až +70 °C | - |
| Relativní vlhkost | 95 % bez kondenzace při +55 °C | - |
| Montáž | Instalace zepředu nebo zezadu (kompatibilní s EVA) | - |
| Modul POWER (Slot 1) | Rozšiřující modul | Ano |
| Modul MDB/EXE (Slot 2) | Rozšiřující modul | Ano |
| Modul 4G (Slot 2) | Rozšiřující modul | Ano |
Technické parametry Ingenico SELF 5000
| Volitelné | ||
|---|---|---|
| Procesor / Operační systém | Nízkoenergetická platforma, Telium TETRA | - |
| Interní paměť | 512 MB Flash, 512 MB RAM | - |
| Externí úložiště | MicroSD karta do 32 GB | - |
| Bezkontaktní čtečka | EMV Contactless L1 v3.1, kompatibilní s ISO 14443 | - |
| Kontaktní čtečka karet | Hybridní čtečka se závěrkou, RGB LED, EMV L1, MSR ISO 1/2/3 (500 tis. cyklů) | - |
| SAM sloty | 2 × SAM ID-000 | - |
| Displej | 3,26" barevný QVGA (240 × 320 px) | - |
| Dotyková obrazovka | Kapacitní, sklo 6 mm | - |
| Klávesnice | Virtuální klávesnice na displeji | - |
| Audio | Monotónní bzučák, WAV výstup přes externí reproduktor | - |
| Kamera | 2 MP pevné ohnisko (knihovna Honeywell) | Ano |
| USB rozhraní | 1 × USB Slave, 2 × USB Host | - |
| Sériová rozhraní | 2 × RS232 | - |
| Audio rozhraní | Konektor pro externí reproduktor | - |
| Rozhraní MDB | 1 × MDB Master, 1 × MDB Slave | - |
| Ethernet | 10/100 Base-T, 1 × RJ45 | - |
| Mobilní konektivita | 4G LTE | Ano |
| PCI certifikace | PCI PTS v6 | - |
| Zadávání PIN | PIN on Glass (PoG) certifikováno | - |
| Stupeň krytí | IP44 | - |
| Mechanická odolnost | IK09 | - |
| Napájení | 9–16 V DC | - |
| Rozšířený rozsah napájení | 10–45 V DC | Ano |
| Rozměry | 85 × 107,2 × 109,6 mm | - |
| Hmotnost | 620 g | - |
| Provozní teplota | -20 °C až +70 °C | - |
| Skladovací teplota | -20 °C až +70 °C | - |
| Relativní vlhkost | 95 % bez kondenzace při +55 °C | - |
| Montáž | Instalace zepředu nebo zezadu (kompatibilní s EVA) | - |
| Modul POWER (Slot 1) | Rozšiřující modul | Ano |
| Modul MDB/EXE (Slot 2) | Rozšiřující modul | Ano |
| Modul 4G (Slot 2) | Rozšiřující modul | Ano |
Technický popis zapojení
Dokumentaci pro integraci samoobslužných terminálů Ingenico Self naleznete zde.
MONET+ B-PROTOCOL
B-protokol je komunikační standard definovaný společností MONET+, který slouží jako rozhraní pro výměnu zpráv mezi elektronickou pokladnou (ECR) a platebním terminálem (CAD). Dokumentaci naleznete zde.
